Редуктор давления воды Honeywell Resideo Braukmann D05FS-3/4A DN20 PN16 70°C

Honeywell D05FS-3/4A Resideo Braukmann редуктор давления воды

Редуктор давления воды Honeywell D05FS cо сбалансированным седлом применяют для промышленных и бытовых систем. Основное назначение регулирующего клапана D05FS - снижение давление и недопущение выхода из строя систем, находящихся в трубопроводе.

Дополнительные преимущества использования подобных клапанов понижения давления воды - уменьшение расхода воды, а также снижение шума воды в трубопроводе. Регулятор давления Honeywell D05FS позволяет поддерживать постоянный уровень напора воды. Причем перепады впускного давления никак не будут влиять на выпускное.

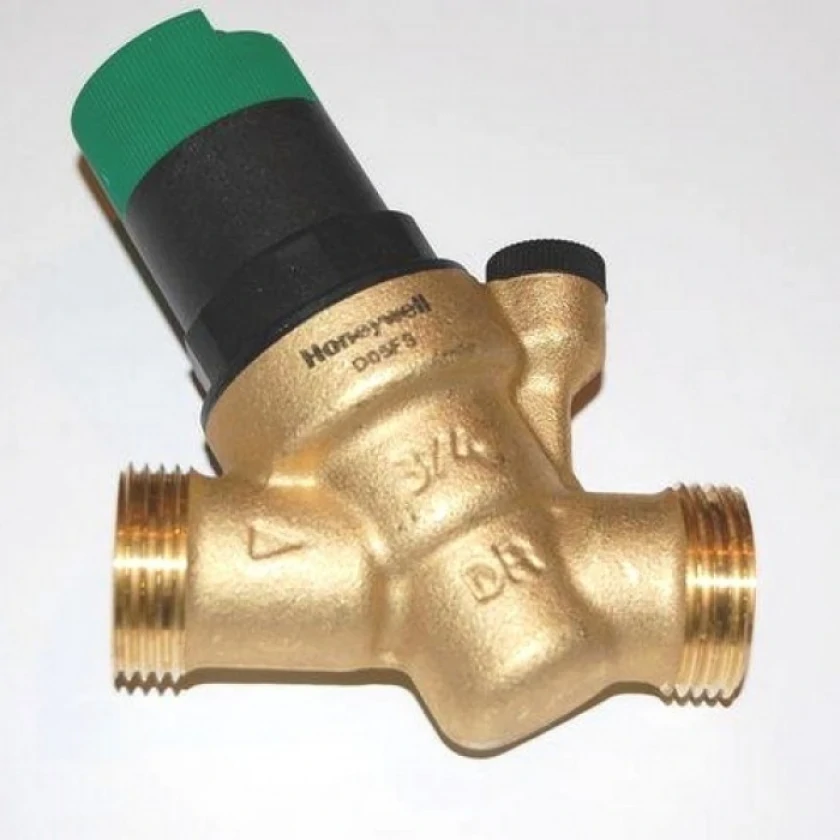

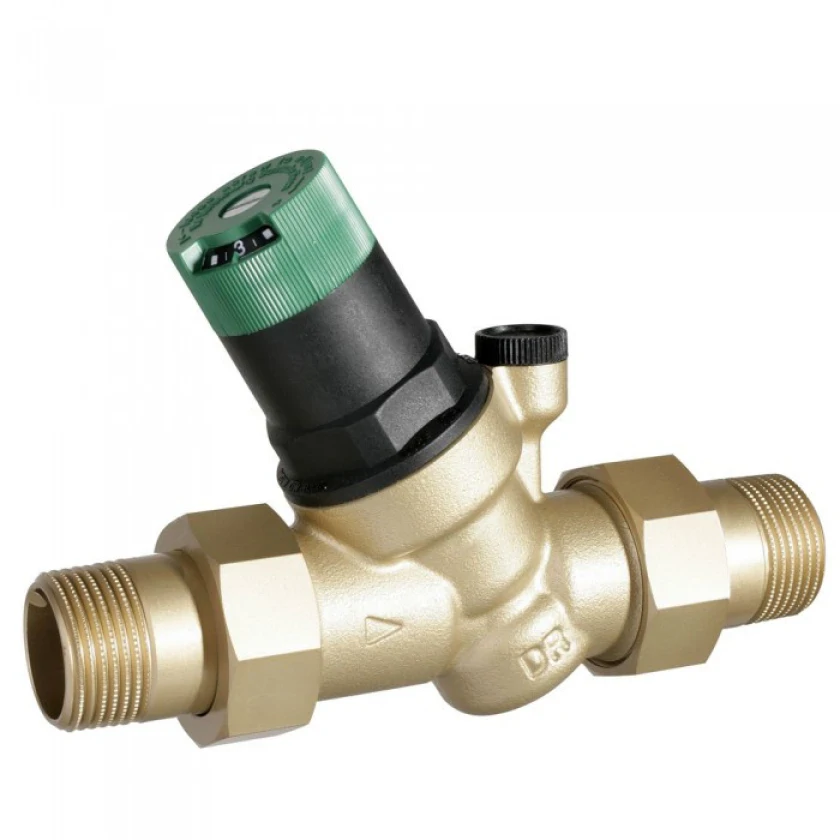

Корпус клапана Honeywell Resideo Braukmann D05FS-3/4A изготовлен из красной бронзы, а вкладыш выполнен из полимера. В корпусе предусмотрено подключение манометра (через отверстие G1/4"). Внутри находится встроенный сетчатый фильтр с ячейкой 1 мм. Чтобы установить нужное выпускное давление, достаточно повернуть регулирующую ручку. На ручке нанесены цифры, которые в действительности соответствуют выпускному давлению. Пружина редуктора D05FS не контактирует с водой. Небольшие габариты и незначительный вес являются дополнительными преимуществами. Клапан имеет сбалансированное седло. Благодаря функции InService можно проводить обслуживание регулятора Honeywell D05FS не вынимая, его из трубопровода.

Работа регулятора Honeywell D05FS-3/4A заключается в уравновешивании действий регулируемой пружины и диафрагмы. Когда выходное давление воды падает, вместе с ним и снижается нажим диафрагмы. Тогда пружина давит на диафрагму и приоткрывает клапан. Выходное давление будет увеличиваться, пока не будет достигнуто равновесие между пружиной и диафрагмой. В клапанах Honeywell перепады входного давления не оказывают влияние на выходное давление.

Установку регулятора давления Honeywell D05FS необходимо выполнять после фильтра тонкой очистки. Для надлежащего ТО и обслуживания нужно предусмотреть свободный доступ к оборудованию. После клапана желательно оставить трубу длиной не менее 5 диаметров данного прибора.

Применение редуктора давления воды Honeywell D05FS

Как уже было отмечено Honeywell D05FS применим как в промышленности и быту. Его целесообразно устанавливать в случаях, когда:

• статическое давление в системе превышает допустимое
• необходимо множество зон давления в одной системе (например, нужен регулятор давления на каждом этаже)
• нужно убрать перепады и необходим постоянный уровень давления, при использовании насосов

Особенности:

• выходное давление устанавливается ручкой настройки
• установленное давление отражается на шкале настройки
• настроечная пружина не вступает в контакт с водой
• вставка клапана из высококачественного синтетического материала может полностью меняться
• сбалансированное по давлению седло клапана - колебания входного давления не оказывают влияния на выходное давление
• малая масса

Конструкция:

• корпус с отверствием под манометр

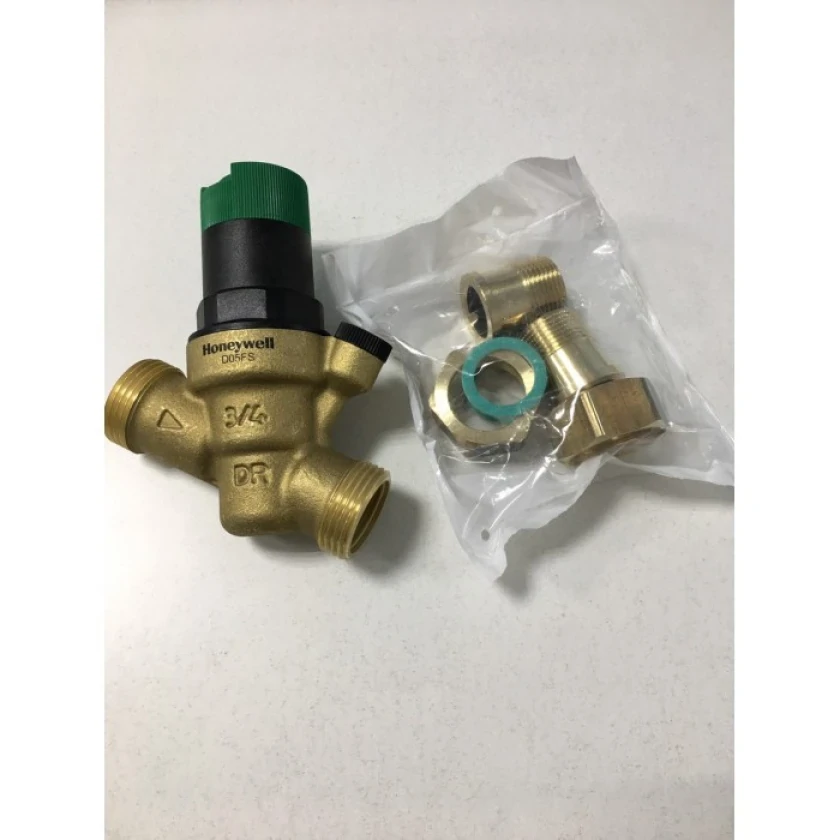

• резьбовые фитинги из латуни
• вставка клапана с диафрагмой и седлом клапана
• пружинный стакан со шкалой и ручкой настройки
