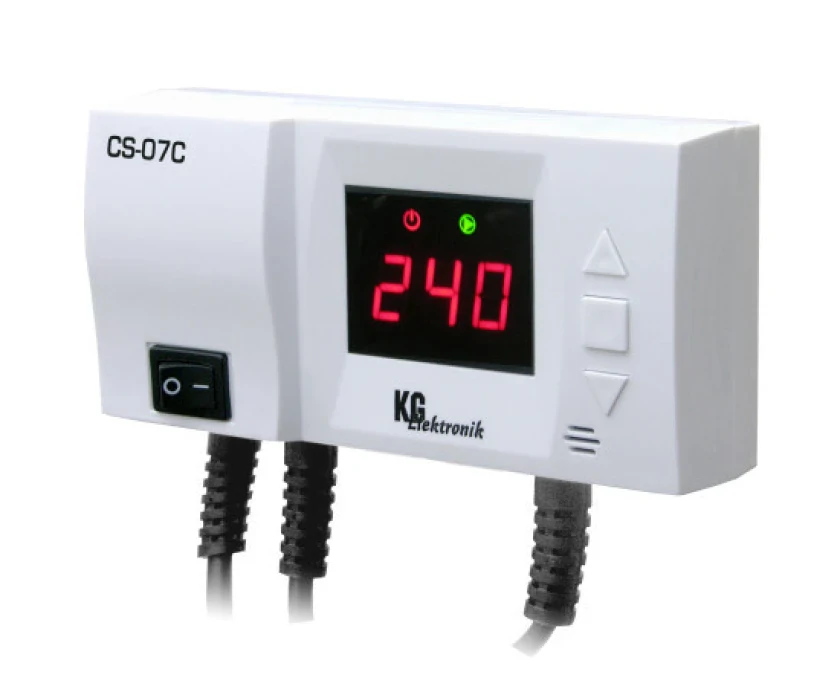

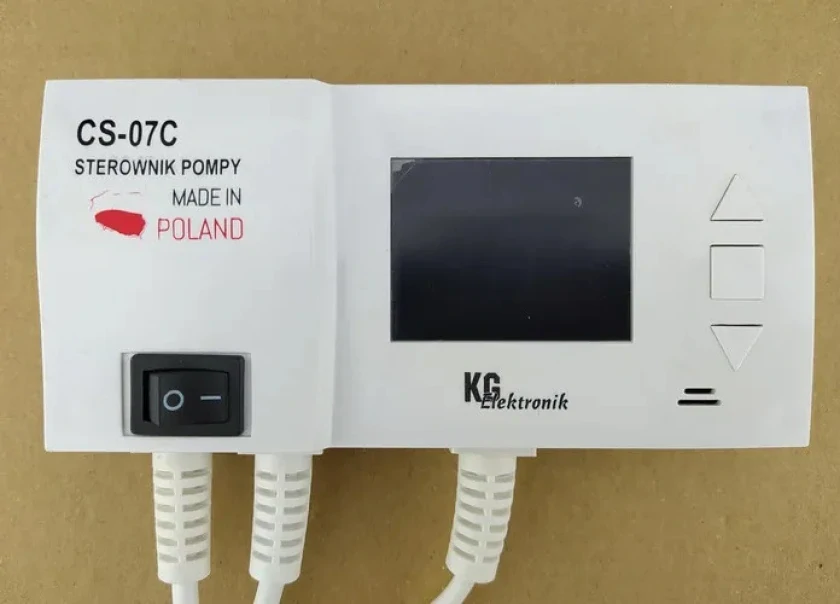

Многофункциональный контроллер насоса отопления KG Elektronik CS-07C

Контроллер CS-07C может использоваться в качестве термостата или контроллера насоса для теплого пола. Прибор позволяет регулировать температуру включения и выключения насоса. Насос запускается после превышения заданной пользователем температуры включения (O) и выключается после превышения заданной тепературы выключения (U).

CS-07C оборудован функцией анти-стоп, которая предотвращает застой насоса вне отопительного сезона, запуская ее на около 15 секунд каждые 14 дней. Следующей нужной функцией контроллера является звуковая сигнализация, которая уведомляет об очень высокой температуре. Сигнализация запускается в случае, если температура, где установлен датчик превысит (90 °C). Контроллер оборудован также системой предотвращения замерзания и запускает насос в случае, если температура упадет ниже 5 °C. Ниже данного показателя температуры насос работает непрерывно.

Обслуживание контроллера

Заданную температуру запуска насоса можно изменить путем придержания кнопки (вход в меню), на дисплее должна высветиться мигающая буква O, в этот момент можно изменить настройки температуры с помощью кнопок. По истечении нескольки секунд контроллер сам переходит в рабочий режим и будет отображать на дисплее текущую температуру. Температуру выключения насоса позволяет изменить кнопка , для этого небходимо ее нажать и придержать (вход в меню) до того момента, пока на экране не высветится мигающая буква U, в этот момент можно изменить настройки температуры с помощью кнопок.

Ручная работа

Данная функция позволяет проверить исправность подключенного насоса путем одновременного нажатия на кнопки. Повторное нажатие на кнопки выключит насос.

Гистерезис

Между температурой входа в цикл запуска контроллера и температурой возврата в режим ожидания существует разница. Гистерезис контроллера CS-07C составляет 2 градуса. К примеру, после установки температуры 50 °C насос запускается после превышения температуры 50 °C, а выключается - когда температура упадет до 48 °C.

Функции контроллера

U - температура выключения насоса, термостата и т.п., O - нижняя граница включения насоса/термостата.

Технические характеристики

• Мощность: 230/50Hz +/-10%
• Потребление мощности: 2 Вт
• Температура окружающей среды: -10 до 50 °C
• Выходная нагрузка насоса: 100 Вт
• Диапазон измерения температуры: 0 до 99 °C
• Диапазон настроек температуры: 10 до 75 °C
• Температурная стойкость датчика: -10 до 120 °C
• Длина кабеля датчика: 1.2 м

Способ монтажа

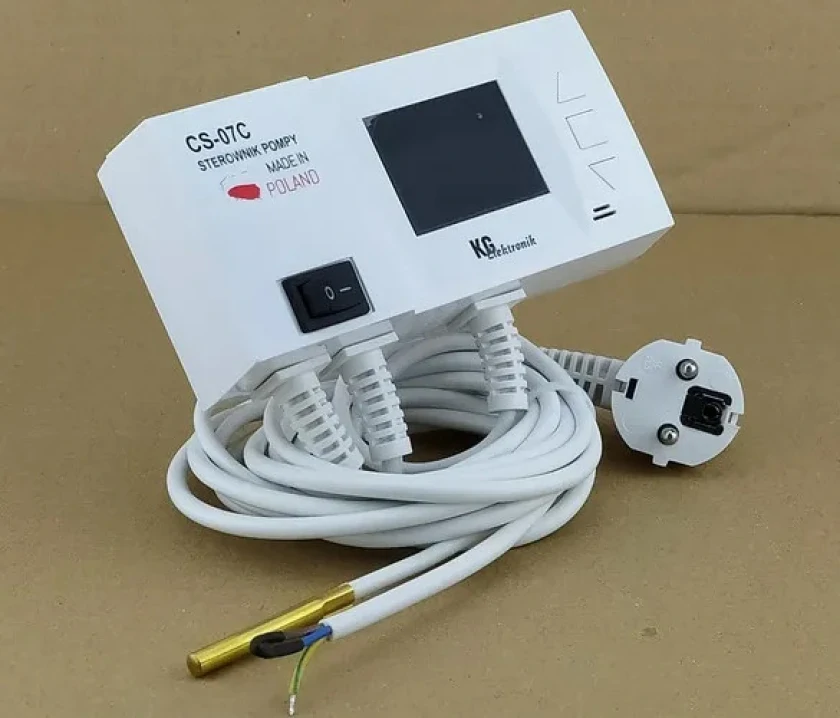

Монтаж должен осуществляться лицом, имеющим соответствующие дозволы для работы с электросетью! Датчик должен быть размещен на выходе из котла с помощью зажимного хомута и защищен от воздействия внешних факторов изолентой (нельзя помещать контроллер в какой-либо жидкости). Кабель питания насоса должен быть подключен следующим образом: синий и коричневый - 230 В, желто-зеленый (защитный) должен быть подключен к массе.
