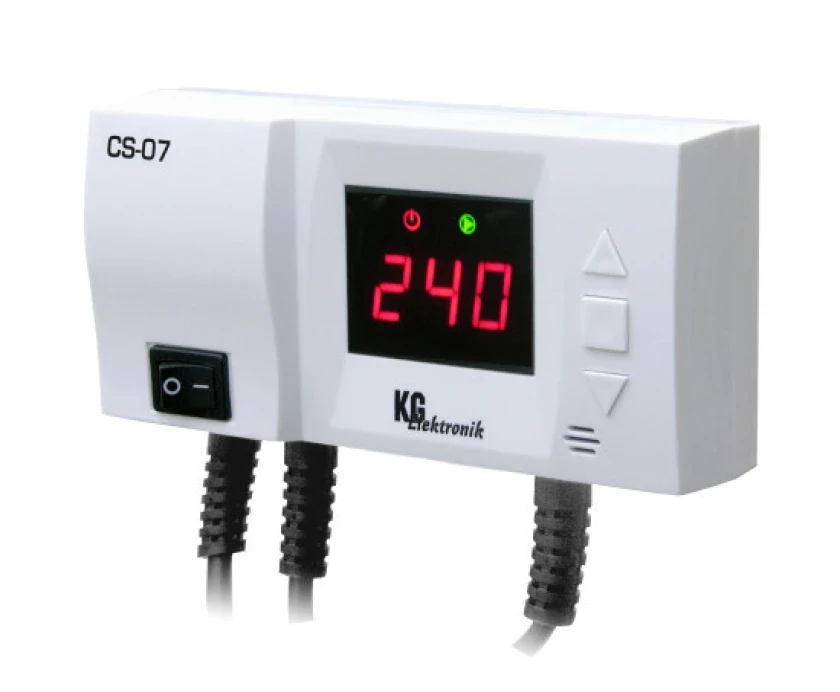

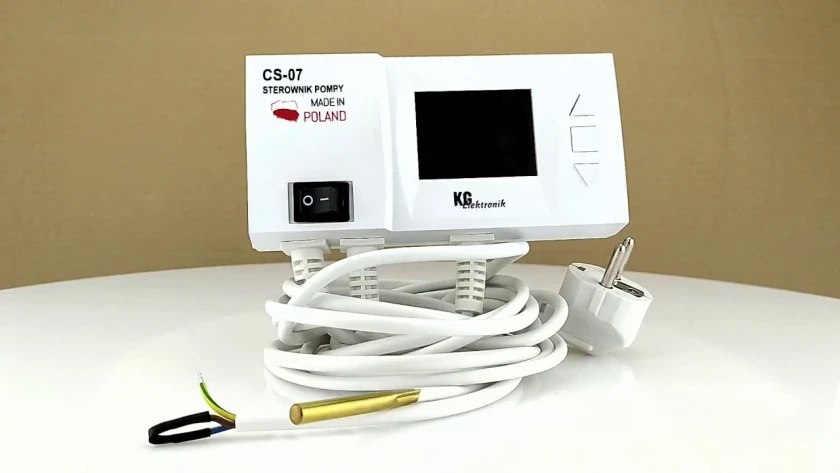

Контроллер насоса отопления KG Elektronik CS-07

Контроллер CS-07 предназначен для управления циркуляционного насоса для воды ЦО. Задание регулятор заключается в запуске насоса в том случае, если температура превысит желаемый показатель, а также в выключнем насоса в случае охлаждения котла (в результате выключения). Позволяет это предупредить работу насоса баз надобности и сэкономить электроэнергию (экономия зависит от степени эксплуатации котла, может составить даже 60%), а также продлить жизнь насоса.

Благодаря этому повышается уровень надежности насоса и понижаются расходы, связанные с ее эксплуатацией. Контроллер оборудован системой предотращающей застой насоса ЦО - так называемым анти-стопом. Приблизительно каждые 15 дней насос включается на 15 секунд. Дополнительной защитой системы является функция защиты от замерзания воды (антифриз). При падении температуры ниже 5°C насос ЦО работает непрерывно.

Достоинства и особенности

• Управление насосом для циркуляции воды центрального отопления
• Контролер управляет работой насоса в указанном диапазоне температур
• Устройство дает возможность регулировать температуру включения и выключения насоса
• Экономия энергии до 60%
• Увеличивает срок работы насоса
• Функция антистоп и система предупреждающая замерзанию
• Сигнализация - сигнализирует о чрезмерно высокой температуре котла

Обслуживание контроллера

Заданную температуру запуска насоса можно изменить путем придержания кнопки (вход в меню), на дисплее должна высветиться мигающая буква С, в этот момент можно изменить настройки температуры с помощью кнопок. По истечении нескольки секунд контроллер сам переходит в рабочий режим и будет отображать на дисплее текущую температуру в котле.

Ручная работа

Данная функция позволяет проверить исправность подключенного насоса путем одновременного нажатия на кнопки. Повторное нажатие на кнопки выключит насос.

Гистерезис

Между температурой входа в цикл запуска контроллера и температурой возврата в режим ожидания существует разница. Гистерезис контроллера CS-07 составляет 2 градуса. К примеру, после установки температуры 50 °C насос запускается после превышения температуры 50 °C, а выключается - когда температура упадет до 48 °C.

Сигнализация

Контроллер оборудован звуковой сигнализацией слишком высокой температуры в котле 90 °C.

Технические характеристики

• Мощность: 230/50Hz +/-10%
• Потребление мощности: 2 Вт
• Температура окружающей среды: -10 до 50 °C
• Выходная нагрузка насоса: 100 Вт
• Диапазон измерения температуры: 0 до 99 °C
• Диапазон настроек температуры: 5 до 80 °C
• Температурная стойкость датчика: -10 до 120 °C
• Длина кабеля датчика: 1.2 м
